La scala a chiocciola serie Liberty |
La scala a chiocciola serie Liberty presenta un disegno floreale elaborato rifinito da un bordo decorato
Alla serie Liberty sono adattabili tutti gli elementi per ringhiera presentati nella pagina ringhiere. Attualmente è disponibile nei diametri 105, 125 e 145 cm
Recto
Pedata in ghisa vista da sopra.
E' il verso normale di posa in opera del gradino, specie in esterni.
Clicca sull'immagine per ingrandirla in una nuova pagina.

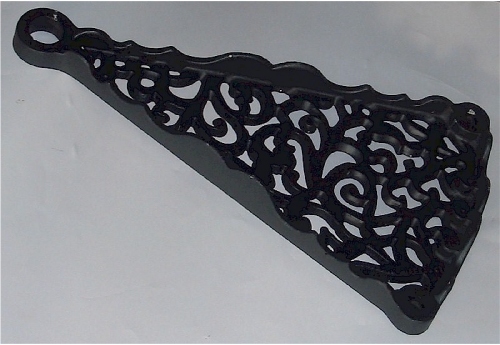

Verso
Pedata in ghisa vista da sotto.
Rovesciando il gradino, il bordo di rinforzo può essere utilizzato per contenere pedate di materiali
diversi, come legno, cotto, marmo, etc.
Clicca sull'immagine per ingrandirla in una nuova pagina.
Pianerottolo Tondo
Pianerottolo stondato per fori rotondi.
Pianerottolo dritto
Pianerottolo dritto per fori quadrati o soppalchi.
Distanziali
I distanziali cilindrici costituiscono le alzate della scala.
Possono essere tagliati a misura per realizzare qualunque alzata.
Distanziali
Sbarco a trapezio per l'uscita nell'angolo di fori quadrati
Scheda tecnica
| Modello | 105 | 125 | 145 |
| Diametro effettivo di ingombro (fuori tutto), cm. | 103,5 | 125,5 | 143 |
| Passaggio netto tra asse centrale e corrimano, cm | 44,5 | 55 | 64 |
| Pedata massima, cm | 24 | 31 | 33 |
| Alzata di serie (variabile in diminuzione a richiesta), cm | 22 | 22 | 22 |
| Numero di gradini per completare un giro di 360° | 11,5 | 11,3 | 12 |
| Diametro dell'asse centrale, cm | 4,2 | 4,2 | 4,2 |
| Diametro del distanziale centrale, cm | 6,5 | 6,5 | 6,5 |
| Peso del gradino completo di alzate ed 1 colonnina C2, Kg. | 16,1 | 19,1 | 20 |
| Peso del pianerottolo con alzate, colonnina e balaustra, Kg. | 28 | 33 | 36 |
Gallery
Clicca sulle immagini per ingrandire
